Время реакции

Идеального смесеобразования не бывает – состав смеси в цилиндрах в каких-то пределах колеблется. Представим, что в момент времени А, когда сигнал датчика кислорода находится в пределах 0,35–0,4 В, блок управления двигателем оценил смесь как бедную (см. рис. 1). С этого момента он постепенно увеличивает время открытого состояния форсунок – смесь обогащается, напряжение с датчика растет. Но состав смеси мгновенно измениться не может – напряжение сначала понижается примерно до 0,2 В, чему соответствует момент времени Б. Затем смесь продолжает обогащаться, пока в точке В (0,55–0,6 В) контроллер, оценив смесь как богатую, не начнет постепенно уменьшать время открытого состояния форсунок. Смесь обеднится, пока напряжение вновь не достигнет значения 0,35–0,4 В в точке Д. Но до этого сигнал с датчика кислорода успеет подняться до 0,8 В (точка Г). После ситуации Д цикл вновь повторится. Теоретический размах колебаний напряжения – от 0 до 1 В, реальный – примерно 0,2–0,8 В. У поработавшего датчика считают допустимым 0,3–0,7 В.

Важную роль играют еще два фактора – время реакции датчика на изменение состава смеси и форма его сигнала. Последний в идеале должен выглядеть на экране осциллографа, как показано на рис. 1: сигнал почти синусоидальный. В этом случае средний состав смеси стехиометрический (l = 1), а его отклонения, как вы уже поняли, не превышают ±1%.

Неисправности датчика кислорода могут перечеркнуть эту стройную теорию, а иные настолько сложны, что упрощенно-формальный подход к ним, основанный на кодах неисправностей, только вводит в заблуждение. Вот пример. В некоторых системах код «датчик кислорода замкнут на землю» мог означать совершенно другое: из-за какой-то неисправности смесь настолько обеднена, что ЭБУ не может скорректировать ее состав – диапазон регулирования давно исчерпан. В подобных случаях горе-мастера меняют датчик, а назавтра разочарованный клиент снова к ним обращается. Выходит, никакая «система» не подменит знания и опыт человека.

Итак, блоку «не нравится» сигнал с датчика кислорода? Чтобы его проверить, специалист воспользуется мотор-тестером, сканером либо осциллографом. Цифровым вольтметром – в самом крайнем случае: работа с ним сложна, так как показания, зачастую не поспевающие за изменениями сигнала, не каждый умеет правильно читать. Мы будем говорить об измерениях мотор-тестером как наиболее удобном способе диагностики. Входное сопротивление перечисленных приборов не должно быть менее 1 МОм.

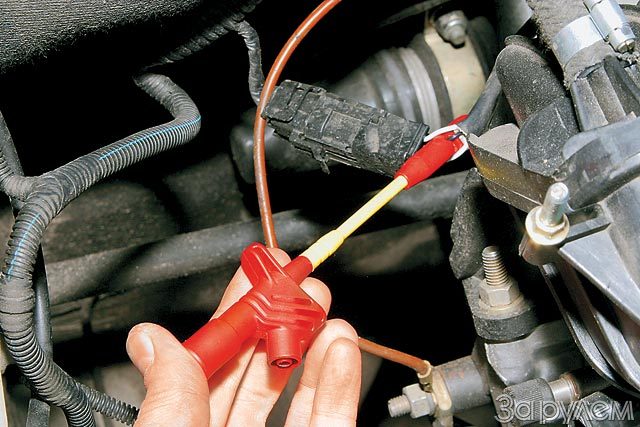

Наиболее наглядны осциллограммы, снятые непосредственно с датчика. Но чтобы найти его сигнальный, а не «земляной» провод, порой приходится и в руководство по ремонту заглянуть – имейте в виду, что единообразия в цветах проводов у разных фирм нет. Кроме того, не во всех системах датчик измеряет напряжение относительно «земли». Ныне широко применяется иная, дифференциальная схема включения – в ней есть напряжение относительно кузова на обоих выводах измерительного элемента. К ним и следует подключить щупы мотор-тестера (см. фото). По этой схеме работает кислородный датчик в системах «Бош» на двигателях ВАЗ. Здесь черный провод – положительный уровень сигнала, а серый – отрицательный.

Приступим к измерениям. Первым делом обратим внимание на размах изменения напряжения датчика при начавшемся l-регулировании. Если датчик недостаточно прогрет, этот диапазон может оказаться меньше. Проверим? Поднимем обороты до 3000 об/мин и выдержим на этом режиме секунд сорок. Амплитуда постепенно растет? Датчик, вероятно, исправен. Но если она по-прежнему меньше 0,3– 0,7 В, то датчик уже «состарился» – пора менять.

А вот беда иного рода – отказ датчика при высокой температуре. Здесь вряд ли обойдетесь без поездки, причем с хорошей нагрузкой двигателя (стояние в пробке не годится!). Чем измерять сигнал? Нужен сканер, переносной мотор-тестер или осциллограф. На худой конец, мультиметр с высоким входным сопротивлением. Итак, получили результат, как на рис. 2: сигнал перестал меняться. Это означает отказ датчика. А на рис. 3 другой случай: в левой части напряжение зависло – признак обрыва постоянной составляющей в сигнале с датчика. Правее – поведение сигнала при перегазовках. Здесь колебания в «плюс» и «минус» относительно нуля – постоянной составляющей нет! Ясно, что датчик придется заменить. Даже если после уменьшения температуры он работает, пусть это вас не смущает.

Как часты подобные неисправности? Увы, они составляют около 20% всех отказов – нередко их симптомы довольно запутаны, что требует индивидуального подхода.

А теперь – о скорости реакции датчика на изменение состава отработавших газов. Она, конечно, зависит от места расположения датчика в выпускном тракте. Но существенное влияние на быстроту реакции оказывает старение измерительного элемента, а также отложения на нем или в окнах защитного колпачка продуктов сгорания, особенно масла.

Чтобы уточнить время реакции датчика, прогреем двигатель и, подключив к датчику мотор-тестер, проследим за показаниями при резком открытии дросселя (рис. 4). Если отставание велико (больше 0,2 с), стоит проверить состав отработавших газов четырехкомпонентным газоанализатором (только он позволит объективно об этом судить, обнаружить возможный подсос воздуха и т.п.). О работоспособности датчика говорит стабильный, близкий к стехиометрическому состав смеси как на холостом ходу, так и при 3000 об/мин. Как ранее говорилось, допустимые отклонения l – не более ±1%. Даже если форма сигнала правильная, синусоидальная, но состав меняется сильнее – значит, датчик неисправен.

А каков диапазон l-регулирования? Ясно, что нет смысла делать его шире диапазона воспламеняемости смеси. Реально в современных системах он корректируется не более чем на ±25% из условия, что характеристики машины (мощность, экономичность и др.) остаются приемлемыми. Но иногда этого мало – и на некоторых режимах, где необходим стехиометрический состав, он не выдерживается. Что делать датчику? В старых машинах его сигнал зависал, в зависимости от состава смеси, на одном из граничных значений – например, 0,2 или 0,8 В. В современных ЭБУ сформируется код неисправности; он сообщит, что достигнут предел регулирования состава смеси, а на панели вспыхнет предупреждение Check Engine («проверь двигатель»).

Чтобы не менять датчики без необходимости, помните о логике поиска неисправностей. Положим, ЭБУ выдал код «нет реакции датчика». Сначала тестируем датчик на холостом ходу – если он в добром здравии, это не означает, что ЭБУ ошибся. Необходимо проверить сигнал на всех режимах двигателя – скорее всего, на каких-то система питания не смогла обеспечить стехиометрический состав смеси. Например, понижено давление топлива в рампе форсунок – оттого на мощностных режимах смесь бедна. Сигнал датчика зависнет и будет отражать возникшую ситуацию. ЭБУ исправить состав уже не может – вот и формируется код неисправности.

Ну а мастеру нужно учитывать не только особенности «матчасти», но и психологию владельца автомобиля. Спокойный, уравновешенный водитель, увидев символ «проверь двигатель», зачастую отметит немало изменений в его работе, повышение расхода топлива. Для водителя «спортивного» толка главный приоритет – динамика разгона, скорость, пусть ценой ухудшения экономичности. Вариантов неисправностей очень много, а их проявления разнообразны. Последние мы умышленно не стали рассматривать, так как они зависят и от особенностей программы блока управления, и опять-таки от психологии водителя. Одни и те же погрешности датчика кислорода воспринимаются по-разному – такая неоднозначность только запутает читателей, чего автор старался избежать.
