ПОДСВЕТКА ДЛЯ «ВОЛГИ»

ОГНИ ПАНЕЛИ

ВЛАДИМИР АРБУЗОВ

Существует целое семейство автомобилей, объединенных одним признаком – ночью в них невозможно найти клавиши и кнопки управления вспомогательным оборудованием. Их освещение задумано и работает весьма своеобразно – включается не с «габаритами» или светом фар, а непосредственно при нажатии самой кнопки, то есть после того, как ее уже нащупал!

Попробуйте, например, в темноте с первого раза включить обогрев заднего стекла «Волги». Здесь нужен талант! А если бог его не дал? Тогда эти клавиши стоит подсветить. Мы сделали несколько вариантов подсветки, которые и предлагаем вашему вниманию.

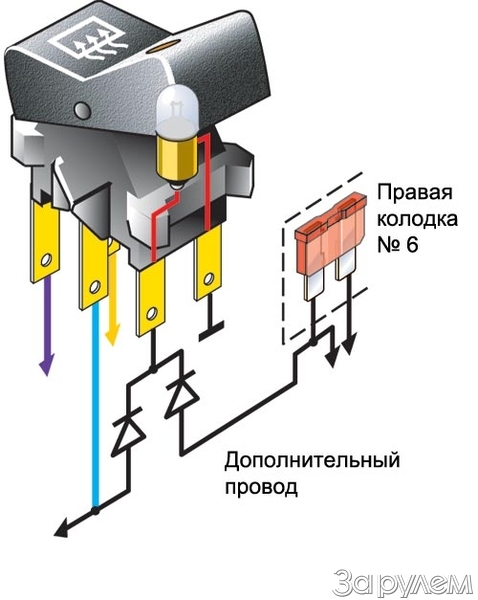

Вариант первый – «бюджетный». Для освещения клавишей задействуем вмонтированные в них лампочки. Если к клемме лампочки каждого выключателя припаять по два диода типа КД105, КД106 так, как показано на рисунке, при включении ближнего света загорятся и символы клавишей. Погасим свет – символы продолжают светиться до тех пор, пока включен соответствующий потребитель.

Второй вариант – «шахтерский», менее трудоемкий, но для него придется купить штурманский фонарь от «девятки». Его цена – 120 рублей. Для подключения фонаря понадобятся два диода. Их, как и в первом варианте, подключаем к «плюсовым» клеммам фонаря, к предохранителю № 6 и к фиолетовому проводу концевого выключателя передней правой двери.

При таком подключении фонарь работает при открытой двери или включенном свете фар. При желании его можно погасить собственным встроенным выключателем.

Третий вариант – «казино». Для него мы использовали яркие светодиоды серии L53PWC Kingbright ценой около 50 рублей за штуку. Рабочее напряжение диода 3,3 В, поэтому к любой его ножке нужно припаять сопротивление на 1 кОм. Размещение диодов видно на снимке, но может быть и другим, по вашему желанию. Подключение диодов – к той же свободной клемме предохранителя № 6 правого блока.

Второй вариант – «шахтерский».

Третий вариант – «казино».
