Пропавшая искра

ДИАГНОСТИКА ВПРЫСКА

Итак, двигатель не заводится? В предыдущих беседах мы разобрались в том, как проверить электрические цепи бензонасоса и форсунок. Ну а что делать, если управляющий сигнал на них не поступает? Начнем «от печки» – задающего диска. Это зубчатое колесо, объединенное со шкивом привода генератора (2 на фото 1). Если провернется (например, отслоился резиновый демпфер) – двигатель пустить не удастся. Возможно, вы воспользуетесь опытом тех, кто об этом рассказал в ЗР, 2003, № 4. В противном случае нужен новый шкив.

Положим, шкив с зубчатым диском в порядке. Тогда переходим к электрической части. Если нет одновременно искры на свече и сигнала на форсунке, то с высокой долей вероятности виноват датчик положения коленвала (ДПКВ – 1 на фото 1) или его цепь. Не получая сигнала с этого датчика, контроллер расценивает ситуацию как остановку двигателя и прерывает управление форсунками и модулем зажигания.

Для проверки работоспособности ДПКВ снимаем со свечи любого цилиндра высоковольтный провод, вставляем в наконечник исправную свечу (можно из запасных) и, положив ее на «массу», включаем стартер. Есть искра и сигнал на форсунке? Значит, ДПКВ и его цепь исправны и, возможно, нужно заменить свечи. При этой проверке исключительно важно надежное соединение корпуса свечи с «массой», в противном случае высокое напряжение пробьет изоляцию вторичной обмотки модуля зажигания и ему – конец. А за новый вы заплатите около 1500 руб. Если это делать вдвоем, то вы должны плотно прижать корпус свечи к «массе» (например, клапанной крышке), после чего помощних повернет ключ зажигания. А не наоборот. Если же работаете в одиночку, свечу надо закрепить так, чтобы искру можно было увидеть даже с места водителя. Один из вариантов закрепления свечи показываем на фото 2: провод соединяет ее резьбовую часть с «массой».

…А если искры нет? Тогда проверим сам ДПКВ. Его сигнал – переменное напряжение, при прокрутке стартером составляющее около 4,5 В. Как в этом убедиться? Лучше всего при помощи несложного приспособления – это разъем ДПКВ с двумя проводами.

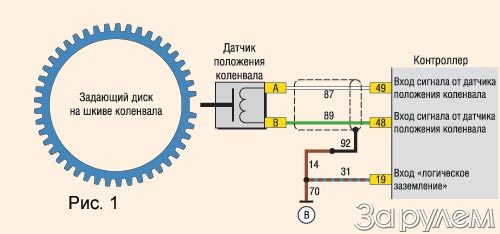

Отсоединив колодку жгута от ДПКВ, ставим вместо нее разъем с проводами, к ним подключаем мультиметр, переводим его в режим измерения переменного напряжения и включаем стартер. Нет сигнала? Виновен датчик. Есть переменное напряжение около 4,5 В? Датчик в порядке. Но, возможно, неисправна его цепь. В этом случае проверим сигнал, поступающий с ДПКВ на контакты контроллера (схема 1).

Сняв минусовую клемму с аккумуляторной батареи, отсоединяем колодку жгута от контроллера, подключаем мультиметр к контактам 48 и 49 колодки жгута, затем восстанавливаем связь батареи с «массой» и прокручиваем коленвал стартером. Напряжение в норме– значит, дефект в самом контроллере. Нет сигнала – повреждена цепь датчика.

Возможен случай, когда сигнал на форсунку поступает, а искры на свече нет. Тогда под подозрение попадает цепь модуля зажигания. Снимаем с него разъем и включаем зажигание – напряжение с аккумулятора подается на контакт D (фото 3 – первый справа). Нет 12 В? Проверяем, нет ли обрыва провода 68ГП (схема 2). Есть 12 В? Проверяем цепь «массы» модуля (это контакт С – второй справа на фото 3).

Чаще всего случаются повреждения цепи. Отказы самого контроллера достаточно редки, а что касается модуля зажигания, то, если пробита изоляция одной из вторичных катушек, двигатель, хотя и на двух цилиндрах, но заработает.

Итак, алгоритм поиска причин «незапуска» очень простой: бензонасос – проверка искры на свечах – проверка сигнала на форсунках.
