Прокладка с дырочкой

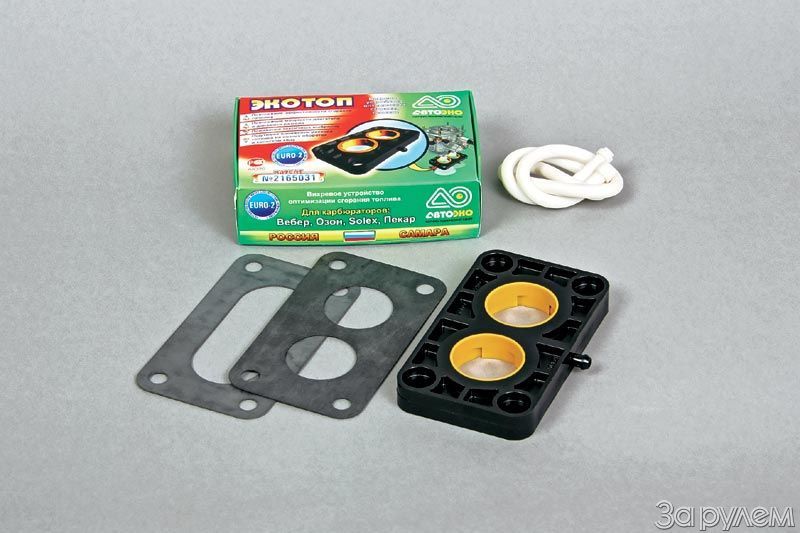

Изделие понравилось сразу: симпатичное, недорогое, да и ломаться нечему. Но главное – полезное: карбюраторных машин в России – с десяток миллионов: ездят они не бог весть как и дурно пахнут. А «Экотоп» дарит им прирост мощности, улучшение приемистости, экономию топлива на малых оборотах и – внимание! – соответствие нормам Евро II! Принцип работы, согласно описанию, простой: под карбюратор ставится прокладка с завихрителями и отверстиями, через которые воздух подсасывается за дроссельные заслонки. Крупные капли бензина, которые в карбюраторе сгорают не полностью, разбиваются здесь на более мелкие – никаких чудес. Остается измерить величину эффекта.

КАПЛИ НЕ ГОРЯТ!

Конечно, карбюратор – не верх совершенства. И все же рукописи… простите, капли – не горят!

Наряду с парами топлива, равномерно перемешанными с воздухом и готовыми для сгорания, в цилиндр попадают и капли неиспаренного бензина. Они ползут по поверхности впускного канала и периодически срываются в цилиндры воздушным потоком – непредсказуемо и незакономерно. Чем меньше открыта дроссельная заслонка, тем больше этой непредсказуемости! Оно и понятно – скорости потока на впуске на этих режимах малы и силенок для полной гомогенизации топлива у него не хватает. Зато чем больше нагрузка на мотор и чем сильнее открыта заслонка, тем меньше этих капель.

Для борьбы с такой нестабильностью «Экотоп» избрал старый метод – организацию турбулентных вихрей на впуске. Во все времена для этого изобретали турбинки, сеточки и т.п. Но эффект от улучшения смесеобразования неизменно перекрывался ухудшением качества наполнения цилиндров, «душащим» мотор! Ведь впуск можно заткнуть не только какой-то железкой – излишняя турбулентность для него также нежелательна, поскольку резко увеличивает аэродинамические потери. Не верите? Тогда вспомните, с чего начинается любой тюнинг мотора. Правильно, с доводки впускных каналов и согласования формы каналов впускной трубы и головки блока! А что это дает?

ДЕЛА ДАВНО МИНУВШИХ ДНЕЙ

Лет двадцать тому назад один из авторов этой статьи вместе со специалистами АВТОВАЗа доводил самый распространенный ныне отечественный впрысковый мотор ВАЗ-2111. Представьте: его первые образцы выдали на стенде на 4 кВт меньше, чем развивал карбюраторный собрат! Загвоздка была в том самом излишнем завихрении на впуске – форсунки расположили неправильно и они «заткнули» каналы турбулентной «пробкой»! Стоило переделать геометрию каналов и убрать ненужную турбулентность, как все стало на свои места – те же 4 кВт пошли уже не в минус, а в плюс! Кстати, авторы описываемого изобретения не учли, что на впуске у двигателя есть мощнейший естественный турбулизатор – дроссельные заслонки.

А что покажет на стенде движок ВАЗ-21083, оснащенный «Экотопом»? Данные – в таблицах 1 и 2. В таблице 1 указан приведенный эффект по различным режимам работы мотора, а таблица 2 отдельно показывает в абсолютных величинах то, что он выдал на режиме холостого хода.

Так, уже интереснее! Токсичность во всем диапазоне работы упала, причем сильнее всего – на малых нагрузках и холостом ходу. Расход топлива там тоже уменьшился, а вот в остальном диапазоне чуть подрос. Немного так, процента на два-три, но зато устойчиво. Тенденция, однако! Кстати, вспомнились обещания разработчиков: они ведь посулили экономию только «внизу», как бы забыв о «верхах». Не зря, видно! А вот существенного изменения мощности не увидели – все в пределах погрешности.

Но откуда эффект по линии экологии – неужто все рассуждения о вреде турбулентности – враки теоретиков? А что, если из проставки под карбюратор вообще выкинуть «специально рассчитанные» турбулизаторы-завихрители? Пусть подсос воздуха в задроссельное пространство идет только через «дырочку в правом боку» самарского устройства.

Эффект… усилился! И создает его вовсе не турбулизация, а простое обеднение смеси! Альфометр газоанализатора это четко подтверждает. А эффекты в области холостого хода тем и объясняются, что обеднение смеси в этом диапазоне настроек мотора особенно сильно влияет на его работу. На средних и больших нагрузках токсичность хоть и уменьшается, но состав смеси уже становится неоптимальным. Отсюда и замеченный устойчивый рост расхода топлива. Но почему тогда не падает мощность? Да все просто! На полном дросселе добавка воздуха через маленькую дырочку ничтожна по сравнению со штатным расходом воздуха. К тому же смесь на мощностных режимах богатая, так что небольшое обеднение практически не вредит.

Тогда почему бы сразу не заложить такую «бедную» регулировку в карбюратор? Вопрос, конечно, не к нам, но ответ очевиден. Штатная регулировка должна иметь некий запас по обогащению, чтобы гарантировать устойчивую работу мотора в самых разных условиях – и зимой, и летом, на топливе различного качества. Еще надо учитывать, что при длительной эксплуатации неизбежно образование отложений и загрязнений. Да и состав смеси может «гулять» сам по себе – от слегка обогащенного до малость обедненного относительно расчетной кривой. Если же дополнительно обеднить его «дырочкой в правом боку», то неизвестно, как поведет машина с такой регулировкой, скажем, холодной зимней ночью.

Напоследок – «старая песня о главном». Изобретатели подобных изделий почему-то всегда «забывают», что аналогичные проблемы журнал поднимает не в первый раз! К примеру, еще в ЗР, 1985, № 7 наши коллеги отмечали, что подобный «положительный эффект» дает даже простейшая проставка под карбюратор, сделанная из подручных материалов – безо всяких магнитов или завихрителей, притянутых за уши ради наукообразия. Сегодня же мы самостоятельно пришли к такому выводу – только и всего.
