Спецтест: величина выступания шипов

Кошка умеет выпускать и прятать когти. А как влияют изменения в выступании шипов над протектором от оптимального на характеристики покрышек?

Большинство шинников считает оптимальным выступание шипов над резиной 1,2-1,3 мм. Не будем ставить под сомнение эти цифры. Тем не менее, в магазинах можно встретить «шиповки» некоторых компаний, ошипованных по разному: иногда шипы практически прячутся в резине, а где-то торчат, возвышаясь над ней до двух миллиметров.

Мы решили проверить, на что и как влияют отклонения величины выступания шипов в ту или иную сторону. Помочь нам в этом исследовании взялась компания Continental AG. По нашей просьбе ее специалисты подготовили три версии покрышек Barum Norpolaris с разным выступанием шипов – 1,3 («норма»), 0,8 («уменьшенный») и 1,8 («увеличенный») миллиметров.

Мы остановили свой выбор именно на этих шинах, поскольку в них применяются обычные круглые шипы. «Бриллиантовые», используемые в шинах Continental и Gislaved, квадратные (Nokian) и треугольные (Kumho) нас не особо интересовали, поскольку могут иметь другие зависимости. А круглые шипы встречаются в большинстве зимних шин.

Как испортить шиповку?

Первые нюансы выяснились в процессе шипования. Заглубить или недопосадить «гвозди» оказалось делом отнюдь не простым. Поскольку в шинах Barum Norpolris, как и практически во всех современных, «гнезда» под шипы «отливают» в процессе «выпекания» покрышек, - для этого в пресс-форме сделаны соответствующие штырьки-выступы. Потому для заглубления шипов пришлось прилагать повышенные усилия при их монтаже. Но в процессе обкатки и испытаний они стремятся занять правильное положение, поскольку снизу их подталкивает сжатая резина.

«Выпустить» шипы тоже не просто – любые недожатые при обкатке займут свое законное место на нужной глубине. Для гарантии повышенного выступания континенталевцам пришлось подкладывать под каждый шип резиновые пыжи, нарубленные из полумиллиметровой резины.

Другое дело, когда под шипы сверлятся отверстия в готовой шине (старая технология, отживающая свой век) – здесь отклонения в глубине отверстий приведут к тому, что шип либо провалится, либо будет излишне торчать.

Все вышесказанное относится к шипам с правильным «вылетом» твердосплавной вставки над его корпусом.

Второй вариант возможных отклонений возможен из-за применения несоответствующих по высоте шипов либо некондиционных, в которых вставка выступает над корпусом не так как требуется.

Проверка на льду

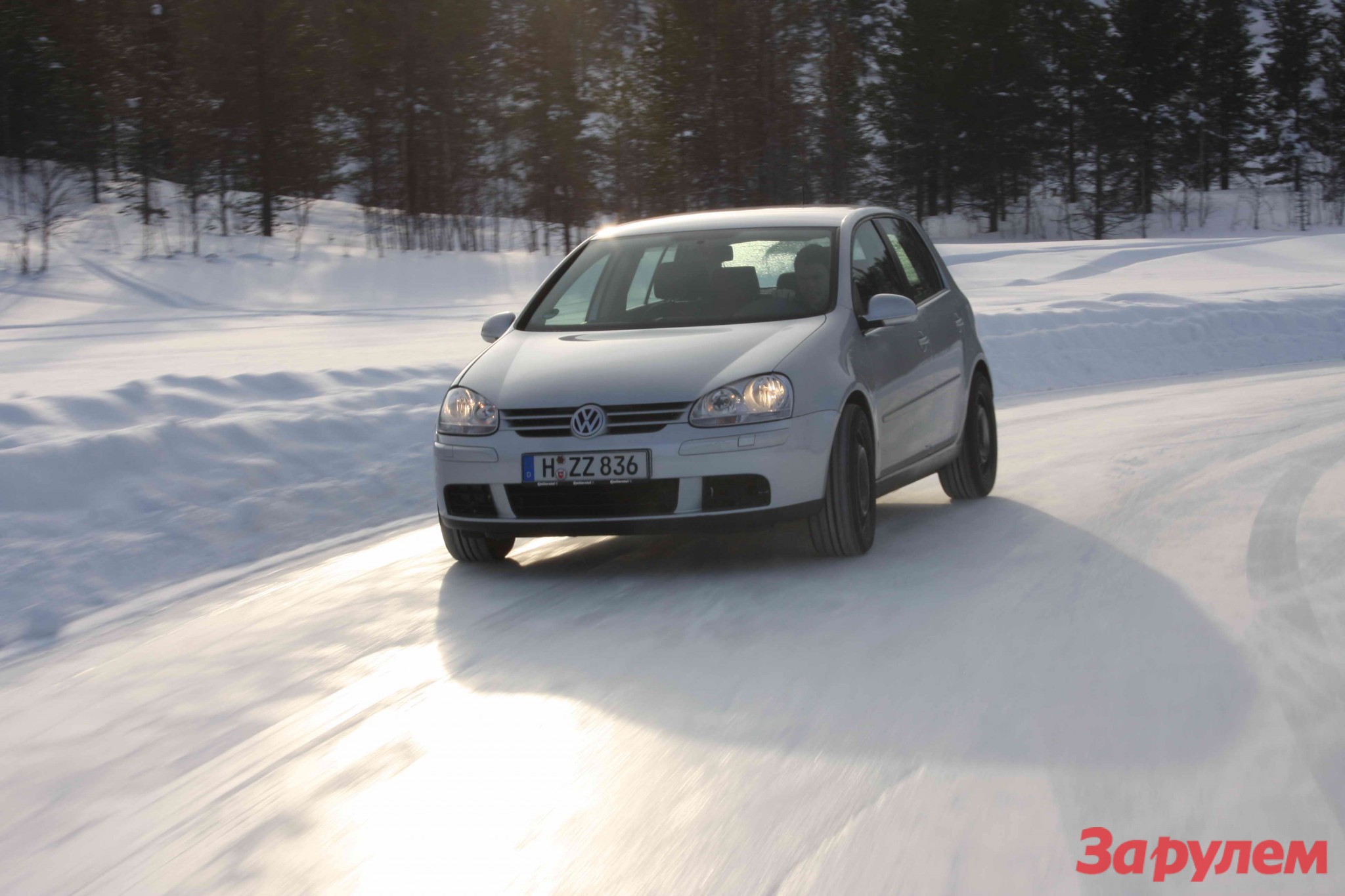

Для тестов мы использовали, в основном, VW Golf V, который гоняли в двух вариантах – с электроникой (ESP и ABS) и без. В качестве базовых шин использовали более дорогие ContiWInterViking 2. Результаты замеров приведены в таблице 1, удельные изменения – в таблице 2.

Более когтистые покрышки лучше цепляются за лед – здесь мы никакого открытия не сделали. Но выяснили, насколько именно. В принятых нами рамках (+ 0,5 мм) – каждая дополнительная десятая часть миллиметра выступа улучшает продольное сцепление примерно на 3 %. Наименьшему влиянию подвержен режим торможения с ABS – 2,4 %. Обратите внимание – в торможении юзом наиболее когтистые Barum Norpolaris смогли обыграть более породистого ContiWinterViking 2.

На поперечное сцепление величина выпускания когтей влияет меньше – 0,9-1,4 % на каждую «десятку». Причем при включенной электронике влияние больше. Самое примечательное – и здесь более когтистый Barum Norpolaris вновь обыгрывает Conti, причем и с электроникой, и без. Думаю, причины понятны – у последних покрышек шипы ориентированы (поперек) так, чтобы в первую очередь улучшить продольные сцепные свойства.

Единственный минус на льду, который мы смогли найти у излишне торчащих шипов когтей – осложнение управляемости за счет запаздывания реакций автомобиля на повороты руля и неприятно резких срывов в скольжение. Потому оценка управляемости снижена до 6 баллов.

Теперь о версии с «поджатыми» когтями.

В тех же пределах (половина миллиметра) налицо снижение сцепления – 2,1-3,3 % на каждые 0,1 мм – в разгоне и торможении с электронными помощниками. Причем, в случаях с ABS и ESP от уменьшения выступа шипов сцепные свойства теряют от 3,0 до 3,3 % на каждую десятую долю миллиметра. А вот потери для машины без электронных «ограничителей» чуть меньше – 2,1-2,4 % на каждую «десятку» миллиметра. Поперечные свойства тоже ухудшаются, но не так заметно – 0,5-1,3 % на каждые 0,1 мм. Поведение автомобиля на льду «размазанное», отличается вялыми реакциями. Чувствуется, что больше работает резина, чем шипы. Оценка управляемости – тоже 6 баллов.

Чем плохи выпущенные когти?

Получается, что на льду, как ни крути, выгоднее выпускать когти побольше. А если придется тормозить на мокром асфальте?

Здесь увеличенные шипы при наличии ABS слегка удлиняют тормозной путь, без электроники практически настолько же снижают его.

Уменьшение выступа слегка укорачивают тормозной путь только при ABS,

а на эффективность торможения с заблокированными колесами никак не влияет.

Так что же, можно выпускать когти?

Не стоит торопиться с выводами – самое неприятное кроется в последних строчках таблицы 1 – суммарное число выпавших шипов или потерявших твердосплавную вставку на всем комплекте после всех испытаний. В случае «стандартного» и «уменьшенного» выступа количество потерь после проведенных тестов одинаково – 10 шипов на все четыре колеса. А при «увеличенном» выступе потери …удваиваются! Причем, за счет передних колес. Таким образом, что при увеличении выступа на каждые 0,1 мм потери шипов составляют 20 %.

Да, увеличение выступа шипов улучшает сцепные свойства на льду, но несколько осложняет управляемость. Но главная беда – быстрое выпадение или повреждение шипов в передних колесах, что в итоге приводит к ухудшению сцепных свойств.

Наши рекомендации

Покупая «шиповки», обращайтесь в авторизированные шинные центры. А уж если жизнь заставляет покупать покрышки в сомнительном месте, обратите внимание на величину выступания шипов. Мы не призываем носить с собой специальный мерительный инструмент и мерить выступание «гвоздиков» из резины. Чтобы понять, насколько качественно ошипованы покрышки, достаточно внимательно их осмотреть. Особенно, если вы вооружены знаниями, полученными при прочтении этой статьи.
