ДЕЛО № 406

Заволжский шестнадцатиклапанный - почему ломается

и как починить?

Сергей КАНУННИКОВ

Этот двигатель перестал быть экзотикой - им оснащают "соболи" и большинство "волг". Даже самые критически настроенные потребители отмечают достоинства агрегата. Однако низкое качество комплектующих, недобросовестная сборка или технологические просчеты способны очернить репутацию современного двигателя. Некоторые профессиональные мотористы и автолюбители уже накопили солидный опыт эксплуатации, обслуживания и ремонта агрегата. Выбрав из редакционной почты самые наболевшие вопросы, мы обратились к специалистам ЗМЗ. Ответы заводчан дополнили своими комментариями.

Некоторые моторы уже после небольшого пробега начинают стучать. Разбираешь - на поршнях задиры. В чем причина?

Их несколько. Это недостаточная жесткость юбки у части поршней, поршневые кольца низкого качества, использование низкосортных моторных масел.

Завод старается увеличить надежность деталей цилиндро-поршневой группы. С 1999 года при обработке блоков семейства 406.10 применяют плосковершинное хонингование зеркала цилиндров (ЗР, 1995, № 8). На конвейере ставят хорошо зарекомендовавшие себя костромские поршневые кольца, изготовленные на оборудовании и по технологии "Гётце". Количество рекламаций по задирам поршней в 1999 году снизилось в три раза по сравнению с предыдущим. Одно из направлений работы заводских конструкторов - разработка поршня с ребром жесткости по периметру юбки.

Двигатели семейства 406.10 требовательны к качеству масла. Завод рекомендует употреблять масло классов SG, SH, SJ и менять его раз в 10 тыс. км. Необходимо использовать большой фильтр типа 2101.

ЗР. Пользователи "406-х" моторов должны привыкнуть: мотор не терпит "абы какого" масла. На редакционной "Волге" мы использовали импортную "полусинтетику" 10W40, заменяя ее раз в 15 тысяч - согласно первому изданию руководства по эксплуатации. Отрицательных последствий наш смелый эксперимент не имел (см. ЗР, 2000, № 4). Однако лучше перестраховаться и следовать сегодняшним советам заводчан, заменяя масло через 10 тысяч.

В перечне характерных неисправностей "406-го" на первом месте стоит заклинивание гидронатяжителя цепи. Конструкторская недоработка, помноженная на низкое качество изготовления, приводит порой к самым плачевным результатам - обрыву цепи и даже поломке передней крышки двигателя.

Основная причина дефекта не в конструкции, а в технологии производства. Перекос и заклинивание запорного кольца гидронатяжителя (а не плунжера, как считают многие), как правило, вызваны с трудом различимым на глаз заусенцем, образующимся при нарезке пружинной проволоки. Сейчас технология этой операции усовершенствована. Одновременно конструкторы изменили форму канавок на корпусе, застраховавшись от нарушений техпроцесса.

С натяжителями - масса проблем. Загремит цепь - значит, снова пора на рынок, искать узел, а потом намучаешься ставить его...

Вовсе не обязательно менять натяжитель - если причина заклинивания в перекосе кольца (см. выше), достаточно просто "перезарядить" узел, что, кстати, совсем несложно. Сняв его с двигателя, выверните клапан (на его крышке есть шлиц, на корпусе выполнены грани под ключ "на 19"). Выньте из корпуса пружину и слейте масло. Передвиньте плунжер так, чтобы запорное кольцо, пройдя все канавки, попало в канавку стопорного кольца. Осторожно покачивая, выньте плунжер из корпуса. Собирайте узел с помощью специальной оправки (см. рис.1). Установив натяжитель на оправку и, удерживая их одной рукой, вставьте плунжер в корпус до упора стопорного кольца в оправку. Нажмите металлическим стержнем или отверткой на дно плунжера. Стопорное кольцо должно перейти из канавки плунжера в канавку корпуса. Легкий щелчок возвестит о "зарядке" натяжителя. Вставьте в плунжер пружину и заверните клапан. Внимание! После этого нажимать на носик плунжера нельзя. Кольцо может выйти из канавки корпуса и все придется делать заново.

ЗР. "Зарядить" натяжитель (рис. 2) нетрудно и без оправки. Работая вдвоем, мы, надавливая на дно плунжера, удерживали стопорное кольцо на месте тремя тонкими отвертками. При известной сноровке "зарядить" гидронатяжитель можно в одиночку, аккуратно вводя стопорное кольцо в канавку, например, лезвием ножа. Операция немного напоминает заправку колец при установке поршня в цилиндр.

Резиновую прокладку между гидронатяжителем и его крышкой часто разбивают острые края шлица пробки. Частицы резины попадают в шариковый клапан, выводят его из строя. Не лучше ли заменить резину металлической шайбой?

Основная функция резиновой прокладки - шумоизоляция. Если резина повреждена, стук гидронатяжителя отчетливо слышен, когда давление масла превышает 1,6 кгс/см2. Металлическая деталь с шумом не справится. Завод проводит испытания шайб из более износостойкого, чем резина, материала - термоэластопласта марки "Хайтрел" - и гидронатяжителей без шлица на пробке клапана.

Нежесткость крышки гнезда гидронатяжителя - причина течи из-под нее масла. Болты при затяжке "вязнут" в алюминиевом сплаве. Может, лучше сделать крышку чугунной, а вместо болтов применить шпильки?

У завода нет информации, что течь из-под прокладки крышки гидронатяжителя - типичное явление.

ЗР. Судя по нашему опыту эксплуатации двух "406-х" (на "Волге" и "Соболе"), если прокладка цела, масло из-под крышки не течет. В крайнем случае можно уплотнить соединение герметиком. Только не переусердствуйте - лишний, неаккуратно положенный герметик может вывести из строя клапан гидронатяжителя. И конечно, болты надо затягивать аккуратно!

Часто ломается удлинитель болта крепления верхнего башмака. Нельзя ли изменить его конструкцию?

Как правило, причины поломки - высокие ударные нагрузки цепи, вызванные заклиниванием гидронатяжителя или самоотвинчиванием удлинителя болта. Сейчас удлинитель ставят на герметик. Конструкторы прорабатывают возможность применения опоры с двумя точками крепления.

Ресурс башмаков натяжителей очень мал, большинство не служит и 80 тысяч. Очевидно, завод выбрал неудачный материал. Проблему помогла бы решить втулочно-роликовая цепь. В отличие от ныне применяемой втулочной, ее ролики не скользят, а катятся по башмаку, меньше его изнашивая. А лучше, вообще, вместо ненадежного башмака поставить натяжную звездочку.

Действительно, материал башмака - полиамид-610 недостаточно износостоек. Кроме того, в магазины часто попадают поддельные детали. Остерегайтесь темных башмаков! Настоящие - светлые, почти белые. Завод не смог найти приемлемый отечественный материал взамен полиамида. Как, увы, не оказалось и предприятия, способного делать двухрядные втулочно-роликовые цепи требуемого качества.

В Заволжье уже идут испытания двигателей с натяжной звездочкой. Она по принципу обратной унификации перекочевала на бензиновый мотор с перспективного дизеля ЗМЗ-514. Кстати, применение звездочки попутно избавит от упомянутой выше шумоизоляционной шайбы. Она не понадобится, поскольку усилие пружины гидронатяжителя можно будет увеличить. Пока этого сделать нельзя - скорость износа башмака будет катастрофической.

ЗР. Любопытно, что на первых образцах "406-х" вместо башмаков были звездочки. Позже, побоявшись излишней шумности мотора, конструкторы от них отказались. Очевидно, напрасно... Надеемся, теперь завод не затянет с внедрением новинки.

Успокоители цепи порой ломаются. На импортных двигателях эти детали сделаны более массивными. Почему ЗМЗ не использует зарубежный опыт?

Прочность детали определяется не только ее размерами. Испытания показали, что с увеличением толщины пластмасса становится более пористой и, как следствие, успокоитель коробится. Зарубежные производители применяют другие материалы. В России аналогичных пока нет.

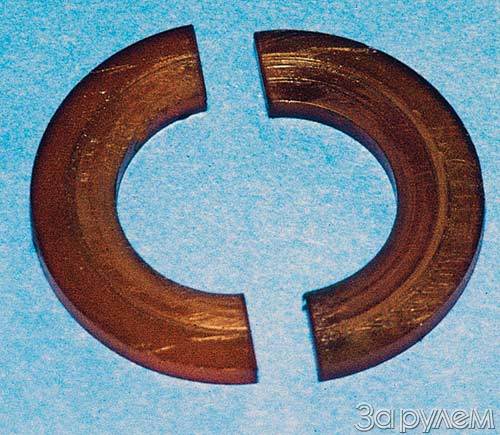

Зачем вместо стальных полуколец упорного фланца распредвала теперь ставят пластмассовые? Попался двигатель, на котором заусенец в пазу шейки распредвала стер полукольцо в мелкую крошку, естественно, попавшую в масло. Да и сломать пластмассовую деталь при сборке - пара пустяков.

Были случаи, когда вследствие задира фланца "прихватывало" распредвал, что вело к обрыву цепи и даже поломке вала. Поэтому завод перешел на полукольца из полиамида.

ЗР. Конечно, раскрошившаяся пластмасса менее опасна, чем сломанный распредвал. Однако о качестве деталей тоже нельзя забывать, заусенцы на шейке вала - явное упущение заводского технического контроля.

На некоторых двигателях быстро изнашиваются торцы гидрокомпенсаторов клапанов. Бывает, хотя и очень редко, кулачок протирает компенсатор насквозь!

Этот дефект носит единичный характер. Очевидно, на заводе-изготовителе, пермском "Инкаре", деталь не прошла термообработку.

ЗР. По нашей информации, такая неисправность, действительно, редкость. Однако нечего на смежников пенять...

Подведем черту. От мощного, современного, малообслуживаемого мотора автомобилисты вправе ждать более ровного качества. По претензиям легко определить слабое место "406-го" - привод распредвалов. Судя по ответам заводчан, они стараются усовершенствовать двигатель, вылечить не в меру затянувшиеся детские болезни. Главное, чтобы новинки как можно быстрее дошли до конвейера. Ждать некогда, счет моторам пошел на сотни тысяч!
