Роторный двигатель: между прошлым и будущим

Прошлое роторных двигателей, в том числе советское, очень интересно. А есть ли у этого оборотистого малого будущее?

Феликс был бы доволен

Сегодня обычный двигатель внутреннего сгорания только немцы, да и то лишь иногда, величают мотором Отто. А Феликсу Ванкелю наряду с Рудольфом Дизелем повезло куда больше: в рассказах о роторно-поршневых моторах обязательно хоть раз упоминается его фамилия.

Феликс Ванкель, заваривший всю эту кашу, рядом с серийным купе Mazda RX‑7.

Правда, злые языки говорили, что Ванкель так и не получил автомобильных прав. Но в историю-то автомобильную он вошел, да и история эта еще не кончилась.

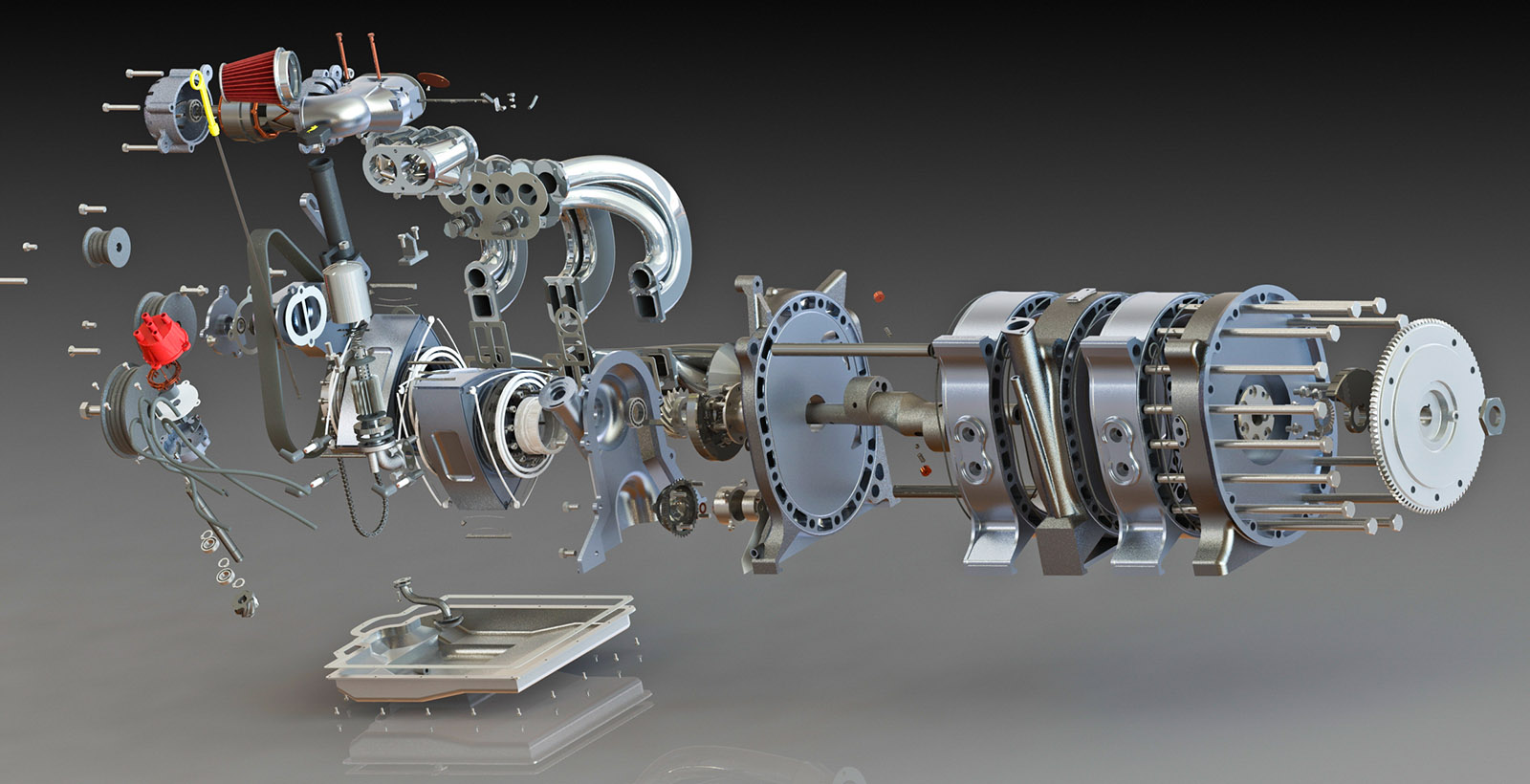

Конструкция роторного двигателя описана множество раз, в том числе в журнале «За рулем» (см., например, ЗР, 2001, № 7). Вкратце: такой мотор – воплощенное торжество геометрии. Блок цилиндров – это статор, который имеет хитрую внутреннюю поверхность, представляющую собой эпитрохоиду. Ротор со специальными уплотнениями движется внутри, выполняя функции поршня и шатуна. В одной камере две свечи – основная и дожигательная. Газообмен происходит через впускные и выпускные окна. Такие секции можно компоновать практически в любых количествах.

Роторный двигатель примерно в полтора раза компактнее и легче аналогичного по характеристикам поршневого. Но есть у него и существенные недостатки. Для смазки уплотнений на роторе масло поступает в топливо. А это означает дополнительный расход масла и сложности с экологией. Для роторного двигателя характерен повышенный расход бензина и относительно низкий ресурс из-за износа тех самых коварных уплотнений. Над решением этих вопросов конструкторы работают много лет, и не без успеха.

Роторный двигатель: между прошлым и будущимNSU Wankel Spider особой популярности не снискал, зато теперь его любят коллекционеры.
NSU Wankel Spider особой популярности не снискал, зато теперь его любят коллекционеры.

Роторный двигатель: между прошлым и будущимMazda Cosmo Sport доказала, что «ротор» может быть долговечным. Хотя бы относительно.
Mazda Cosmo Sport доказала, что «ротор» может быть долговечным. Хотя бы относительно.

Роторный двигатель: между прошлым и будущимРоторный Citroen M35 – купе на основе массовой модели Ami.
Роторный Citroen M35 – купе на основе массовой модели Ami.

Пьедестал почета

Первый патент Ванкель получил еще в 1930‑е годы. Изобретением заинтересовалась фирма BMW, но до дела не дошло. В 1950‑х инженер построил-таки несколько небольших моторов с прицелом на автомобили и легкие самолеты и, что не менее важно, сумел заразить своим энтузиазмом компанию NSU.

Осенью 1963 года на выставке во Франкфурте представили компактный родстер NSU Wankel Spider, снаряженный односекционным «ротором» с приведенным объемом 0,5 л (для роторного двигателя приведенный объем вдвое больше геометрического). Двигатель развивал 50 л.с. при 6000 об/мин (позже – даже 54 л.с.). Для сравнения: мотор 408‑го Москвича выдавал ту же мощность с 1,4 л рабочего объема. Максималка 152 км/ч тоже была очень высокой для родстера такого класса. Но… У немцев еще много лет была в ходу шутка: мол, в объявлениях о продаже подержанных спайдеров пишут: «Продаю NSU Wankel Spider и четырнадцать запасных двигателей». Помимо низкого ресурса мотор славился расходом масла и топлива, шокирующим расчетливых немцев. До 1967 года покупателей нашли всего 2375 спайдеров.

Роторный двигатель: между прошлым и будущимNSU Ro 80 в 1968‑м стал автомобилем года, но родную фирму окончательно погубил.
NSU Ro 80 в 1968‑м стал автомобилем года, но родную фирму окончательно погубил.

Роторный двигатель: между прошлым и будущимСиловой агрегат NSU Ro 80.
Силовой агрегат NSU Ro 80.

Но энтузиасты из NSU не угомонились и выпустили элегантный и даже авангардный по дизайну седан Ro 80 с двухсекционным двигателем мощностью 115 л.с. Машина развивала скорость 180 км/ч! Седанов с такой максималкой в мире тогда было немного. В 1968‑м в Европе NSU Ro 80 признали даже автомобилем года. Его производили десять лет, постоянно модернизируя, но продали лишь 37 204 экземпляра. Компания NSU потеряла самостоятельность, влилась в Audi, и о роторном двигателе немцы больше не вспоминали.

В 1990‑м Mazda с роторной моделью 787В выиграла 24‑часовые гонки в Ле-Мане.

Тем временем упорные и усидчивые японцы купили лицензию Ванкеля еще в 1961 году. И в 1963‑м на Токийском автосалоне показали прототип купе Mazda Cosmo Sport с двухсекционным двигателем, выдававшим 110 л.с. при 7000 об/мин. Годом позже начали серийное производство. До 1972‑го продали всего-то 1176 автомобилей. Но компания с завидным терпением продолжала совершенствовать роторные автомобили – вплоть до модели RX‑8 2004 года с 280‑сильным двигателем, обес­печивающим разгон до 100 км/ч за 8,4 с. Эту машину продавали и в России, она была у нас на тесте (ЗР, 2005, № 8). Ездить на ней очень интересно, но, чтобы получить от двигателя всё, на что он способен, приходилось держать обороты не ниже 4000. Компания Mazda вошла в историю еще и благодаря тому, что в 1990‑м выиграла гонку в Ле-Мане с прототипом Mazda 787B. Ее роторный мотор (700 л.с. при 5000 об/мин) выдержал 24‑часовой марафон, «привезя» два круга грозному Ягуару.

ОТ ПЕРВОГО ЛИЦА

Роторный двигатель: между прошлым и будущимЛеонид Новиков, конструктор-двигателист, в 1970‑е годы – сотрудник вазовского КБ роторно-поршневых двигателей.
Леонид Новиков, конструктор-двигателист, в 1970‑е годы – сотрудник вазовского КБ роторно-поршневых двигателей.


– В 1968 году в книжном магазине в родном Иркутске я купил книгу В. Бениовича, Г. Апазиди и А. Бойко «Роторно-поршневые двигатели». С помощью создателя первого в Иркутске самодельного автомобиля, моего друга Бориса Демьянóвича, разобрался в кинематике и загорелся идеей постройки односекционного мотора для гоночного мотоцикла.

В феврале 1971 года начальник вазовского КБ двигателей Михаил Коржов принял меня на работу с условием получить высшее образование, забыть о мотоспорте… и о роторных двигателях. Оказалось, Коржова незадолго до этого заставили изучить чертежи явно неработоспособного роторного мотора какого-то изобретателя-любителя. Кому хочется заниматься мартышкиным трудом? А тут еще я со своими роторными мечтами.

Третьего сентября 1973 года я впервые наблюдал за бесшумной работой двухсекционного роторного двигателя Мазды RX‑2, купленной для ВАЗа. Через неделю получил задание снять этот мотор и установить его под капотом ВАЗ‑2103. Так через две недели появился первый вазовский автомобиль с 120‑сильным роторным мотором и стандартной коробкой передач от Жигулей. Синюю машину с обозначением «00-34 Проба» на номерах я прозвал Вазда-Т‑34. Тогда же, в 1973‑м, было создано СКБ роторно-поршневых двигателей, руководителем назначили Бориса Поспелова. Задачу нам поставили серьезную: создать обширное семейство моторов с воздушным и жидкостным охлаждением, а первым делом – односекционный двигатель мощностью 80 л.с.

За прототип, понятное дело, взяли двигатель Mazda. Скомпоновали свой односекционник в моторном отсеке, выдвинув вперед на 170 мм. Такое решение улучшило развесовку, упростило замену свечей. Мы очень гордились тем, что сам Феликс Ванкель, приехав на один день на ВАЗ, похвалил нашу архитектуру – компоновку двигателя. Провели три фазы испытаний и доводки и передали документацию на производство. Так появился ВАЗ‑21018. А наше СКБ стало работать над установкой двухсекционных двигателей на ВАЗы специального назначения.

Надежность первых двигателей из-за низкого качества производства была не ахти. К 1978 году мы заметно улучшили газовые уплотнения, однако технологические проблемы остались нерешенными. Позднее удалось кое-что сделать, но с 1980 года я занимался уже дизелями. Интересно, что моим первым служебным автомобилем на ВАЗе был именно роторный. Наездил я на нем без проблем 40 000 км.

Роторными двигателями занимались многие компании, даже американские. Но до серии дело дошло не у всех. Помимо немцев и японцев в этом вопросе относительно преуспели французы. Они тоже отметились мелкосерийными роторными автомобилями. Сначала делали 50‑сильное купе М35 на базе модели Ami 8, потом – Citroen GS Birotor с 106‑сильным двигателем. Суммарный их выпуск едва перевалил за тысячу.

А четвертый завод, который мелкосерийно выпускал роторные автомобили, – ВАЗ! Кстати, российский след в этой истории весьма интересен.
