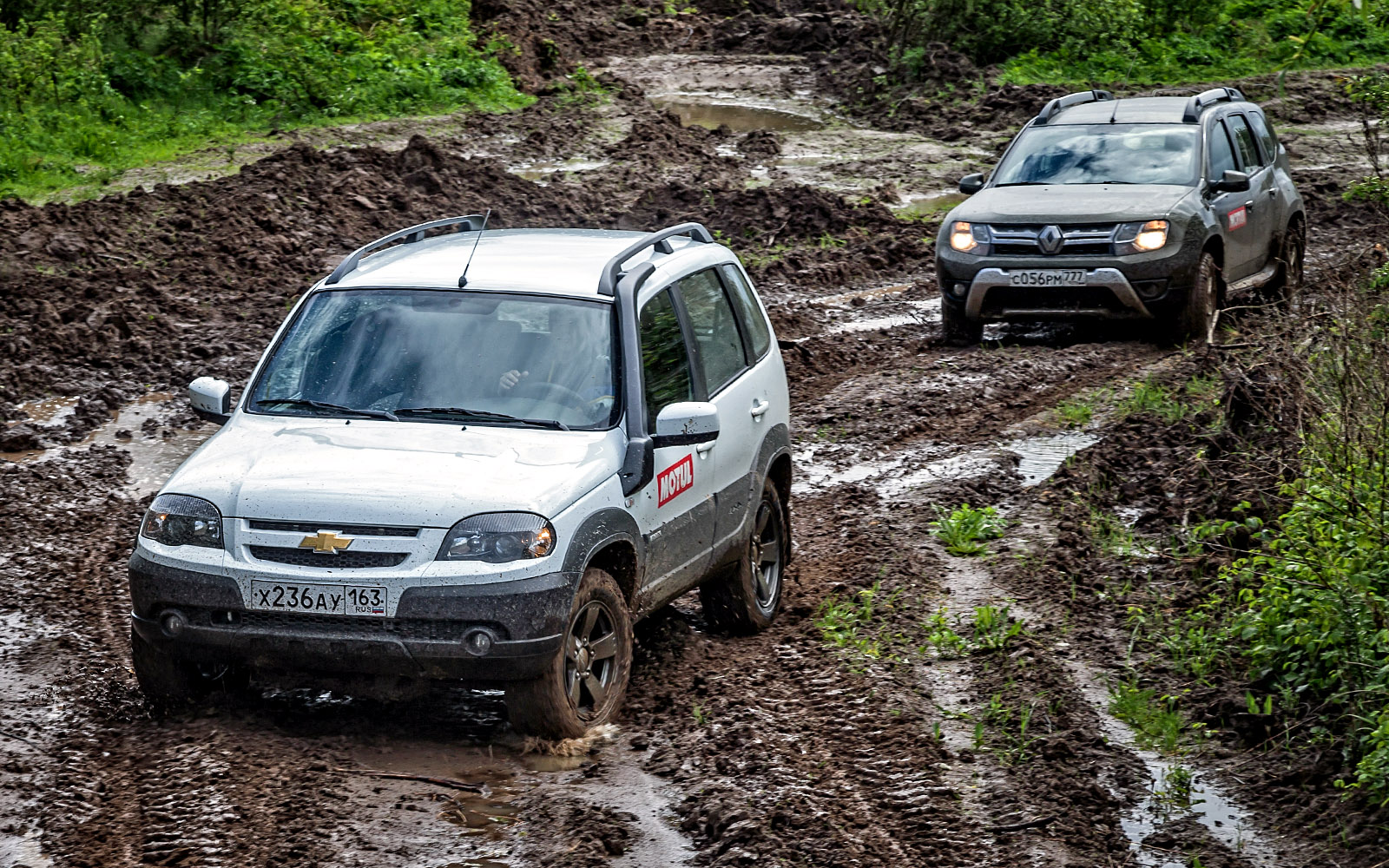

Почему Шнива лучше Дастера, или Механическая блокировка против электромагнитной муфты

Рекомендуем

УАЗ Патриот, Chevrolet Niva и Renault Duster: морской бой, или Русский десант в Прибалтике

Исторически раньше всех появилась схема полного привода, в которой к трансмиссии заднеприводного автомобиля добавили раздаточную коробку, а от нее к переднему (теперь тоже ведущему) мосту протянули свой карданный вал. При этом подключение переднего моста осуществлялось по необходимости и «жестко». По такой схеме до сих пор выполнены трансмиссии многих «профессиональных» вседорожников. Среди отечественных можно назвать все семейство УАЗ. Немало и импортных – от компактного Suzuki Jimny до легендарного Land Rover Defender.

И если на бездорожье таким «проходимцам» нет равных, то в городе, согласитесь, совладать с ними не очень-то и легко. Поэтому конструкторы предложили более удобное и практичное техническое решение. Это схема полного привода, при которой крутящий момент передавался к обоим мостам через дифференциал. Типичные представители — отечественные Lada 4x4 и Chevrolet Niva.

Постоянный полный привод с блокируемым межосевым дифференциалом

Трансмиссия Chevrolet Niva: 1, 3 — приводы передних колес; 2 — редуктор переднего моста; 4 — сцепление; 5 — коробка передач; 6 — передний карданный вал; 7 — рычаг переключения передач; 8 — промежуточный вал; 9 — рычаг управления раздаточной коробкой; 10 — раздаточная коробка; 11 — задний карданный вал; 12 — задний мост.

Полный привод у Шевроле Нивы постоянный — крутящий момент от двигателя всегда передается на обе оси (мосты не отключаются). Такая схема повышает проходимость автомобиля, одновременно снижая нагрузки на узлы трансмиссии, но несколько увеличивает расход топлива.

Раздаточная коробка Chevrolet Niva.

Передний и задний мосты связаны через межосевой дифференциал, позволяющий передним и задним колесам вращаться с разными угловыми скоростями в зависимости от траектории и условий движения. Межосевой дифференциал расположен в раздаточной коробке. Он аналогичен межколесным дифференциалам в переднем и заднем мостах, но в отличие от них межосевой дифференциал можно принудительно блокировать. При этом валы привода переднего и заднего мостов становятся жестко связанными между собой и вращаются с одинаковой частотой. Это значительно повышает проходимость автомобиля (на скользких подъемах, в грязи, снегу и т. п.), но ухудшает управляемость и увеличивает износ деталей трансмиссии и шин на покрытии с хорошим сцеплением. Поэтому блокировку дифференциала можно использовать только для преодоления сложных участков и на небольшой скорости.

Рычаг управления режимами работы раздаточной коробки Chevrolet Niva.

Рекомендуем

Рейтинг полноприводных трансмиссий: испытания на роликах

Включать блокировку можно во время движения автомобиля, если колеса не буксуют. Но это не избавит от опасности «диагонального вывешивания», когда одно из колес на каждой оси теряет сцепление с грунтом — в этом случае под вывешенные колеса придется подсыпать грунт или подкопать его под остальными. Для увеличения крутящего момента, подводимого к колесам, служит низшая передача в раздаточной коробке, ее передаточное число — 2,135. Высшая передача, предназначенная для нормальных условий движения, имеет передаточное число 1,20.

Полноприводная трансмиссия с электромагнитной муфтой подключения задних колес

Однако прогресс не стоял на месте – конструкторы предложили гениальную по простоте исполнения и извлечению прибыли идею: создать на базе переднеприводного автомобиля кроссовер. Рецепт у всех автопроизводителей схожий. Рассмотрим такую схему детально на примере модели Renault Duster.

Трансмиссия Renault Duster: 1 – двигатель; 2 – сцепление; 3 – коробка передач; 4 – привод правого переднего колеса; 5 – раздаточная коробка (угловой редуктор); 6 – межколесный дифференциал передней оси; 7 – карданная передача; 8 – электромагнитная муфта; 9 – привод правого заднего колеса; 10 – межколесный дифференциал задней оси; 11 – задний редуктор; 12 – привод левого заднего колеса; 13 – привод левого переднего колеса.

Двигатель и коробка передач (механика или автомат) установлены поперечно относительно автомобиля. Все валы внутри коробки передач, соответственно, тоже. А крутящий момент требуется передать на заднюю ось. Для этого применили угловой редуктор спереди и карданный вал, который, в свою очередь, соединен с муфтой. Ведущая часть муфты в связке с карданным валом вращаются всегда, когда вертится шестерня переднего редуктора. Ведомая часть муфты шлицами соединена с валом ведущей шестерни главной передачи. Корпус электромагнитной муфты также крепится к картеру главной передачи: угловой редуктор, совмещенный с дифференциалом. От дифференциала приводы передают крутящий момент непосредственно на задние колеса. Муфта снабжена электронным блоком управления, который, в свою очередь, зависит от переключателя режимов работы трансмиссии на консоли панели приборов. Так упрощенно выглядит схема полного привода большинства современных кроссоверов с поперечным расположением силового агрегата.

Редуктор заднего моста с электромагнитной муфтой Renault Duster. Аналогичный узел применен и на других автомобилях концерна Renault: Kaptur и Koleos. А разработана и применялась она изначально на Nissan X-Trail c самого первого поколения и Nissan Qashqai c момента появления этой модели.

Для управления силой сжатия дисков муфты применен кулачковый механизм, изменяющий прижимное усилие. Подаваемое на соленоид муфты напряжение вызывает смыкание дисков муфты и подключение задней оси. Величина передаваемого крутящего момента регулируется силой сцепления фрикционных дисков в муфте. Так, если напряжение, подаваемое на электромагнит, снизить, муфта обеспечит неполное замыкание и будет способна проворачиваться при небольшом моменте. Впрочем, даже при полной подаче напряжения замкнутая муфта может передавать момент, ограниченный силами трения в муфте.

Рукоятка выбора режимов работы трансмиссии Renault Duster.

Для срабатывания муфты нужно хотя бы небольшое «отставание» задних колес от передних. Самое интересное, что датчиков температуры в муфте нет, и выключение ее «по перегреву» происходит, когда блок управления через датчики ABS какое-то время фиксирует, что при полном напряжении на муфте задние колеса не вращаются, а передние вращаются со значительной скоростью. Так что в большинстве случаев электроника попросту перестраховывается.

Рекомендуем

Вездеходы-долгожители: кто в поле воин?

Что выбрать?

В обеих схемах все приводные и карданные валы вращаются постоянно, поэтому с точки зрения расхода топлива различий нет. Схема с жесткой блокировкой муфты предпочтительнее на суровом бездорожье, поскольку муфты с электронным управлением способны передать только ограниченный момент, а при проскальзывании фрикционов склонны к быстрому «перегреву», пусть зачастую и виртуальному. Неожиданное для водителя автоматическое подключение муфты во время прохождения поворота иногда может быть опасным.

Из личного опыта

Владея автомобилем с электромагнитной муфтой подключения задней оси, могу рассказать, какие я режимы использую. Летом на дорогах с твердым покрытием всегда включен режим 2WD, в грязи задействую весь потенциал и выключаю систему динамической стабилизации ESP. Зимой всегда включен режим AUTO. Прежде всего, чтобы не терять шипы на передних колесах. Испытания показывают, что потеря шипов особенно велика при пробуксовке ведущих колес. Если зимой необходимо резкое ускорение, а под колесами неважное по качеству покрытие, например, плитка трамвайных путей, то включаю режим LOCK. А при необходимости выбраться из сугроба — режим LOCK и выключаю ESP.

Была в пользовании и Нива. Так вот, при необходимости стартовать на скользком покрытии включал блокировку, а в глухих пробках полз на пониженной — так нагрузка на сцепление меньше.
